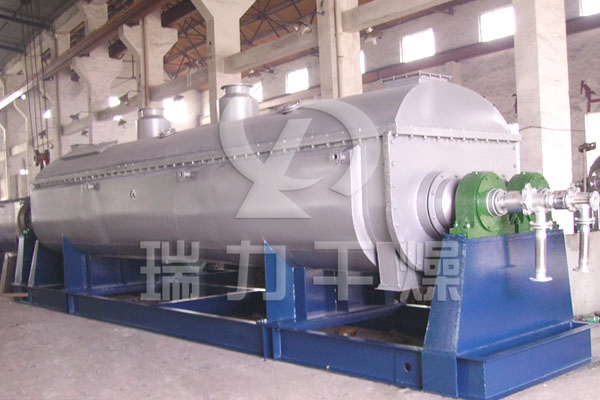

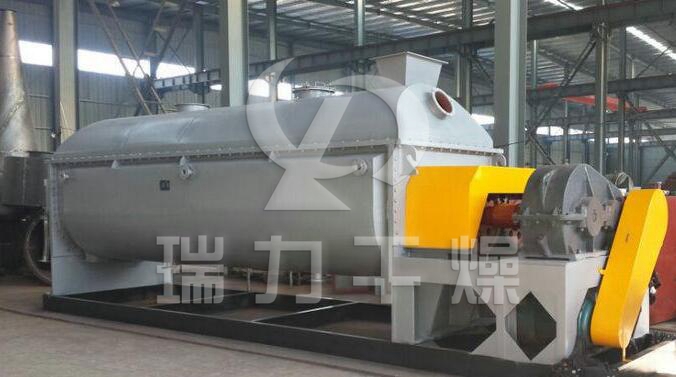

武漢某醫藥股份有限公司購買我公司JYG系列空心槳葉干燥機
客戶:武漢某醫藥股份有限公司
選用物料:JYG系列空心槳葉干燥機
選用產品:藥品
案例描述：藥品是指用于預防、治療、診斷人的疾病，有目的地調節人的生理機能并規定有適應癥或者功能主治、用法和用量的物質，包括中藥材、中藥飲片、中成藥、化學原料藥及其制劑、抗生素、生化藥品、放射性藥品、血清、疫苗、血液制品和診斷藥品等。2013年1月，國家發展和改革委員會發出通知，決定從2013年2月1日起調整呼吸、解熱鎮痛和?？铺厥庥盟幍人幤返淖罡吡闶巯迌r，共涉及20類藥品，400多個品種、700多個代表劑型規格，平均降價幅度為15%，其中高價藥品平均降幅達到20%。
案例詳細
產品介紹

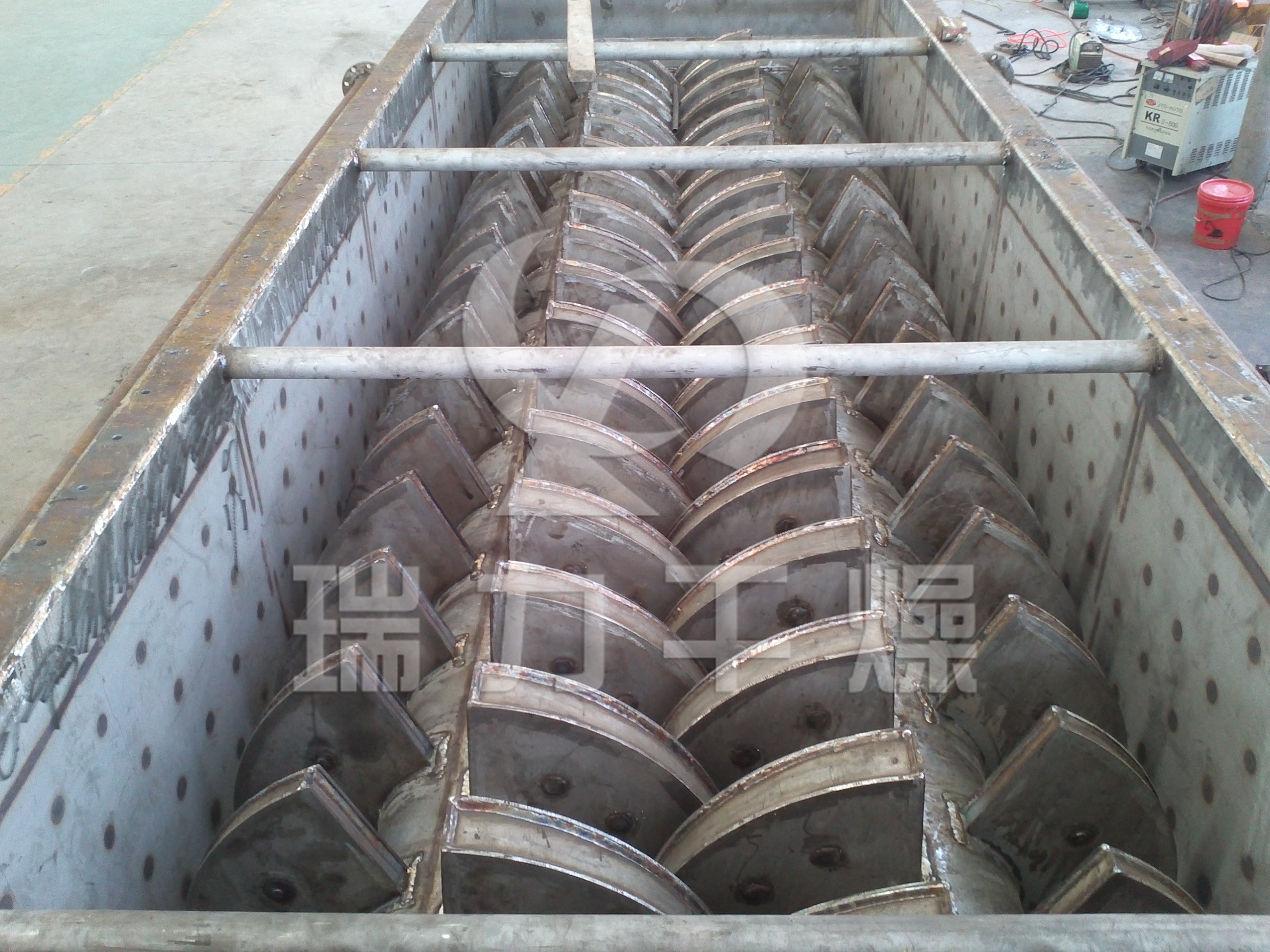

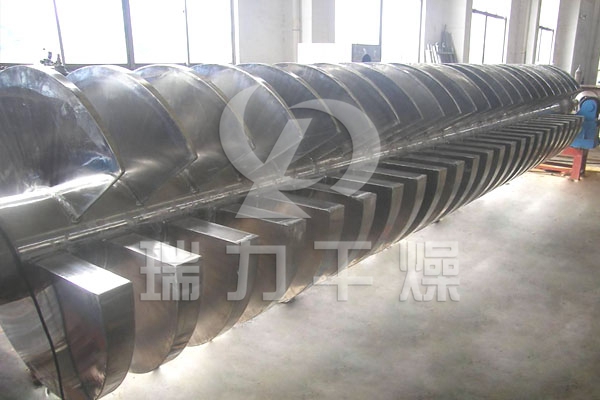

藥品是指用于預防、治療、診斷人的疾病，有目的地調節人的生理機能并規定有適應癥或者功能主治、用法和用量的物質，包括中藥材、中藥飲片、中成藥、化學原料藥及其制劑、抗生素、生化藥品、放射性藥品、血清、疫苗、血液制品和診斷藥品等。2013年1月，國家發展和改革委員會發出通知，決定從2013年2月1日起調整呼吸、解熱鎮痛和專科特殊用藥等藥品的最高零售限價，共涉及20類藥品，400多個品種、700多個代表劑型規格，平均降價幅度為15%，其中高價藥品平均降幅達到20%。工作原理 空心軸上密集排列著楔型中空漿葉，熱介質經空心軸流經漿葉。單位有效容積內傳熱面積很大，熱介質溫度從-40℃到320℃，可以是水蒸汽，也可以是液體型：如熱水、導熱油等。間接傳導加熱，沒有攜帶空氣帶走熱量，熱量均用來加熱物料。熱量損失僅為通過器體保溫層向環境的散熱。楔型漿葉傳熱面具有自清潔功能。物料顆粒與楔型面的相對運動產生洗刷作用，能夠洗刷掉楔型面上附著物料，使運轉中一直保持著清潔的傳熱面。漿葉干燥機的殼體為Ω型，殼體內一般安排二到四根空心攪拌軸。殼體有密封端蓋與上蓋，防止物料粉塵外泄而充分發揮作用。
傳熱介質通過旋轉接頭，流經殼體夾套及空心攪拌軸，空心攪拌軸依據熱介質的類型而具有不同的內部結構，以保證最佳的傳熱效果。
性能特點
◎漿葉干燥機能耗低： 由于間接加熱，沒有大量攜帶空氣帶走熱量，干燥器外壁又設置保溫層，對漿狀物料，蒸發1kg水僅需1.2kg水蒸汽。
◎漿葉干燥機系統造價低： 單位有效容積內擁有巨大的傳熱面，就縮短了處理時間，設備尺寸變小。就極大地減少了建筑面積及建筑空間。
◎處理物料范圍廣： 使用不同熱介質，既可處理熱敏性物料，又可處理需高溫處理的物料。常用介質有：水蒸汽、導熱油、熱水、冷卻水等。
既可連續操作也可間歇操作，可在很多領域應用。
◎環境污染?。?不使用攜帶空氣，粉塵物料夾帶很少。物料溶劑蒸發量很小，便于處理。對有污染的物料或需回收溶劑的工況，可采用
閉路循環。
◎操作費用低：的結構。磨損量小，維修費用很低。
◎操作穩定：由于楔型漿葉特殊的壓縮--膨脹攪拌作用，使物料顆粒充分與傳熱面接觸，在軸向區間內，物料的溫度、濕度、混合度梯度很小，從而保證了工藝的穩定性。
適應物料
漿葉干燥機已成功地用于食品、化工、石化、染料、工業污泥等領域。設備傳熱、冷卻、攪拌的特性使之可以完成以下單元操作：燃燒(低溫)、冷卻、干燥(溶劑回收)加熱(融化)、反應和滅菌。攪拌漿葉同時又是傳熱面，使單位有效容積內傳熱面積增大，縮短了處理時間。楔型漿葉傳熱面又具有自清潔功能。壓縮--膨脹攪拌功能使物料混和均勻。物料沿軸向成'活塞流'運動，在軸向區間內，物料的溫度、濕度、混合度梯度很小。用導熱油做熱介質漿葉干燥機可完成低溫燃燒工作。如：二水硫酸鈣(Ca2SO4·2H2O) 燃燒轉化為半水硫酸鈣(Ca2SO4·1/22H2O）。碳酸氫鈉(NaHCO3)經煅燒轉化為純堿(Na2HCO3)等。通入冷卻介質，如水、冷卻鹽水等即可用來冷卻。如：使用于純堿行業的漿葉式?jīng)鰤A機，取代老式的空氣冷卻涼堿機，節省了能源及尾氣處理設備，降低了操作費用。干燥,設備最主要的功能，不使用熱空氣，使溶劑回收、能源消耗、環境控制處于易處理的理想狀態。對需回收溶劑、易燃易氧化熱敏性物料尤為適應。已廣泛用于精細化工、石化、染料行業。軸向區間內，溫度、濕度、混合度的均勻性，使得設備可用來加熱或融化，或進行一些固體物料反應。在復合肥及變性淀粉行業均已成功使用。漿葉干燥機可用來對食物和面粉進行滅菌處理。單位有效容積內大的加熱面積，很快就將物料加熱到滅菌溫度，避免了長時間加熱而改變物料品質。安裝結構示意圖技術規格
項目
型號 JYG3 JYG9 JYG13 JYG18 JYG29 JYG41 JYG52 JYG68 JYG81 JYG95 JYG110 傳熱面積(m2) 3 9 13 18 29 41 52 68 81 95 110 有效容積(m3) 0.06 0.32 0.59 1.09 1.85 2.8 3.96 5.21 6.43 8.07 9.46 轉速范圍 15-30 10-25 10-25 10-20 10-20 10-20 10-20 10-20 5-15 5-15 5-10 功率 2.2 4 5.5 7.5 11 15 30 45 55 75 95 器體寬A(mm) 306 584 762 940 1118 1296 1476 1652 1828 2032 2210 總寬B(mm) 736 841 1066 1320 1474 1676 1854 2134 1186 2438 2668 器體寬C(mm) 1956 2820 3048 3328 4114 4724 5258 5842 6020 6124 6122 總長D(mm) 2972 4876 5486 5918 6808 7570 8306 9296 9678 9704 9880 進出料距E(mm) 1752 2540 2768 3048 3810 4420 4954 5384 5562 5664 5664 中心高F(mm) 380 380 534 610 762 915 1066 1220 1220 1220 1220 總高H(mm) 762 838 1092 1270 1524 1778 2032 2362 2464 2566 2668 進汽口N(寸) 3/4 3/4 1 1 1 1 11/2 11/2 11/2 11/2 2 出水口O(寸) 3/4 3/4 1 1 1 1 11/2 11/2 11/2 11/2 2
